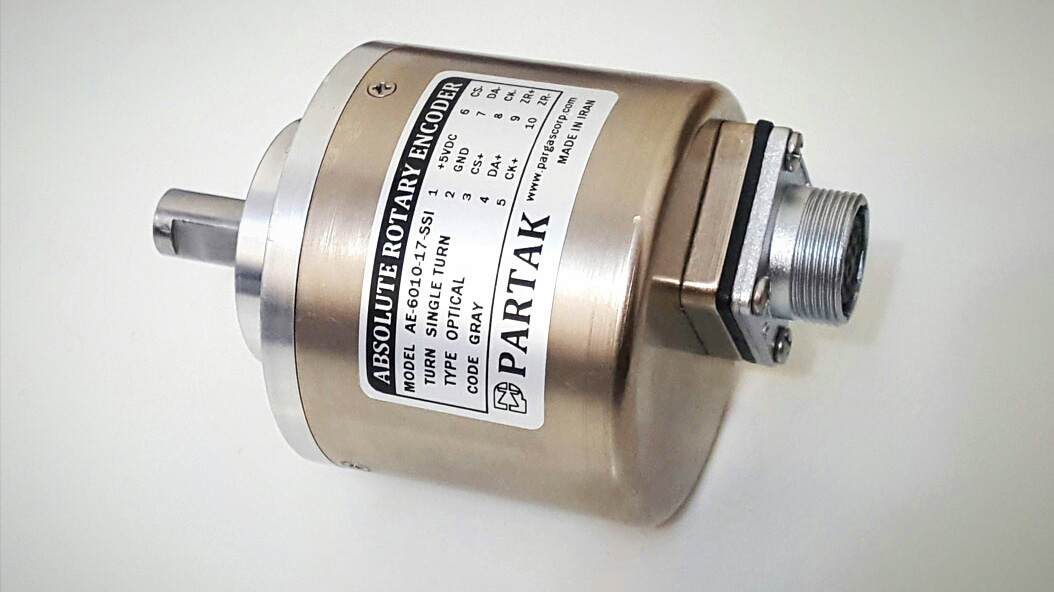

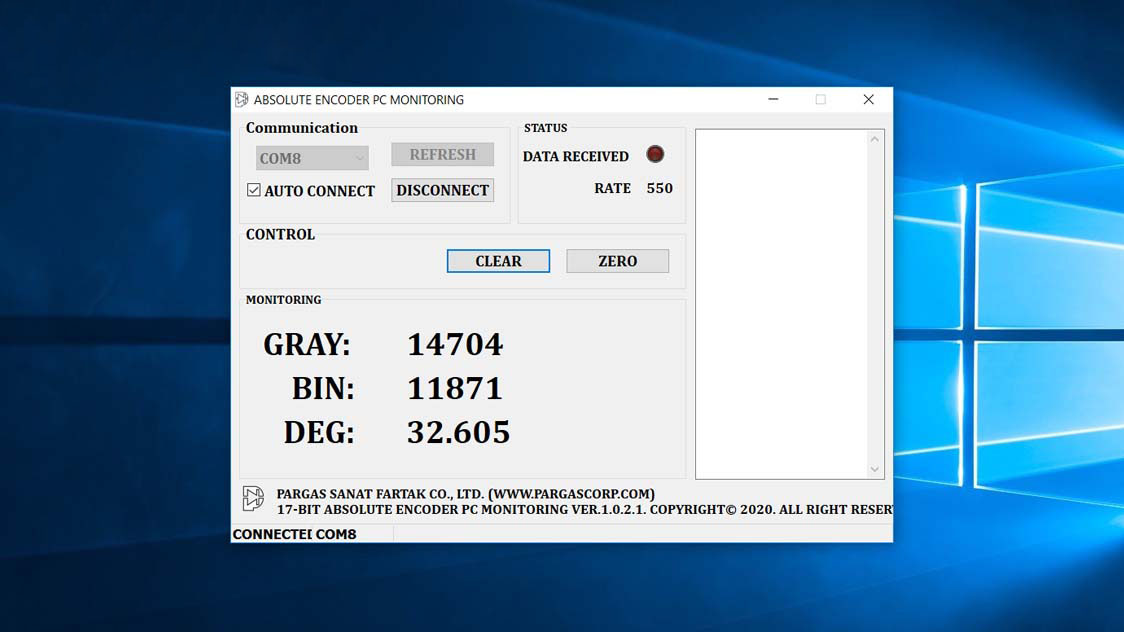

انکودر مطلق 17 بیت

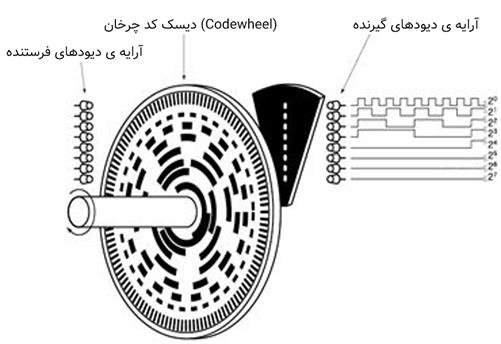

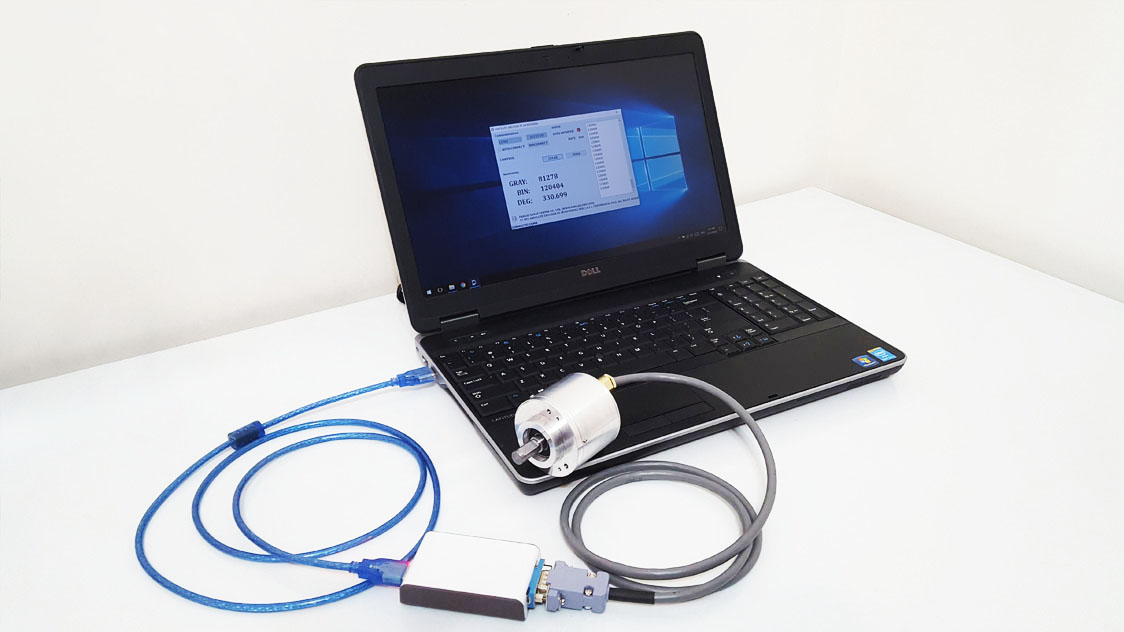

برای اندازه گیری مولفه های حرکتی نظیر سرعت، مسافت، جهت و زاویه چرخش و تبدیل آن به سیگنال الکتریکی، از انکودرها استفاده میشود. انکودرهای چرخشی عموما بطور مستقیم به شفت موتور و یا محرکه ی چرخشی متصل میشوند. در برخی موارد این اتصال غیر مستقیم و توسط واسط انجام میگردد. انکودرها از نظر ساختار به دو گروه کلی نوری و مغناطیسی تقسیم میشوند. در انکودرهای مطلق نوری دیسکی منقوش به طرحی خاص (Code wheel) به شفت انکودر متصل است. با چرخش شفت و عبور این دیسک از مقابل آرایه ی دیودهای فرستنده، نور تابیده شده فیلتر شده و به دیودهای گیرنده میرسد و ایجاد یک الگوی خاص و منحصر به فرد میکند. با تفسیر این کد، موقعیت شفت استخراج میشود. بر اساس دقت انکودر، تعداد دیودهای نوری مشخص میشود. هر دیود بیانگر یک بیت از دقت انکودر میباشد. بعنوان مثال در یک انکودر 8 بیت، از 8 دیود فرستنده و 8 دیود گیرنده استفاده شده است. در برخی مدل ها، بجای تعدد دیود فرستنده، تنها از یک دیود فرستنده با انحراف نوری نزدیک به صفر استفاده میشود.

مشخصات

انکودر مطلق تک دور با دقت 17 بیت
سیگنال خروجی با فرمت Gray Code
پروتکل انتقال اطلاعات SSI
فرکانس انتقال اطلاعات 50KHz .. 2000KHz
حداکثر سرعت چرخش شفت انکودر 5000RPM
دارای اینترفیس RS485
مصرف برق 5VDC / 180mA
دمای عملکرد °40- الی °80+
وزن 300 گرم، قطر 60 میلیمتر
بدنه آلومینیوم
امکان سفارشی سازی بر اساس مشخصات مشتری
دارای 1 سال ضمانت و 5 سال خدمات پس از فروش
